Консольные краны

ПК СТС производит консольные краны для подъема и перемещения грузов на производственных и складских участках. В каталоге представлены стационарные настенные модели и краны на колонне с различными вариантами привода и комплектации.

Устройство и область применения

Основные элементы консольного крана — опора или настенное крепление, консольная балка и грузоподъемный механизм. Таль поднимает и опускает груз, тележка перемещает ее вдоль балки, а поворот консоли позволяет переносить груз в пределах рабочей зоны.

Такое оборудование используют для подачи заготовок к станкам, замены тяжелой оснастки, сборки и ремонта оборудования, погрузки и разгрузки на складах. Консольный поворотный кран удобно разместить рядом с рабочим местом, где регулярно требуется поднимать и перемещать детали.

Настенные консольные краны и краны на колонне

Способ установки выбирают с учетом планировки помещения и расположения оборудования:

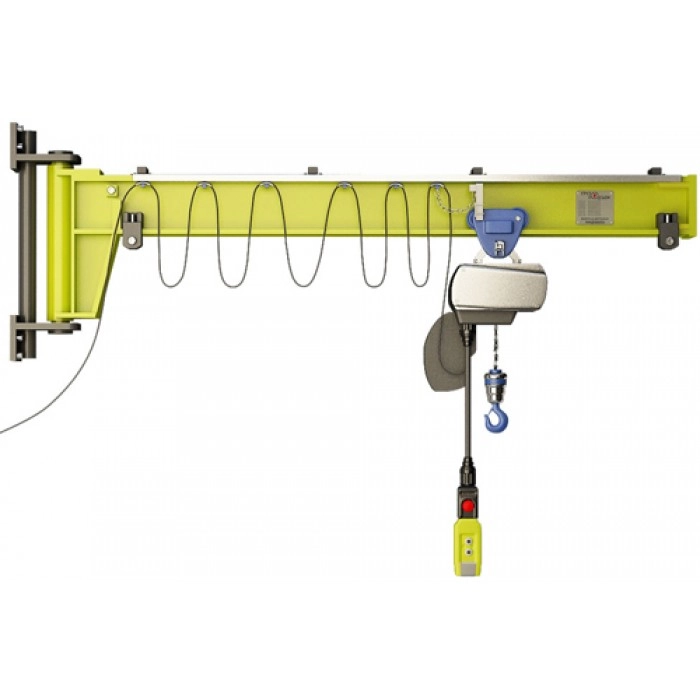

• Настенный консольный кран крепится к несущей стене или колонне здания. Такая конструкция позволяет сохранить свободное место на полу. В каталоге есть модели с ручным и механическим поворотом консоли.

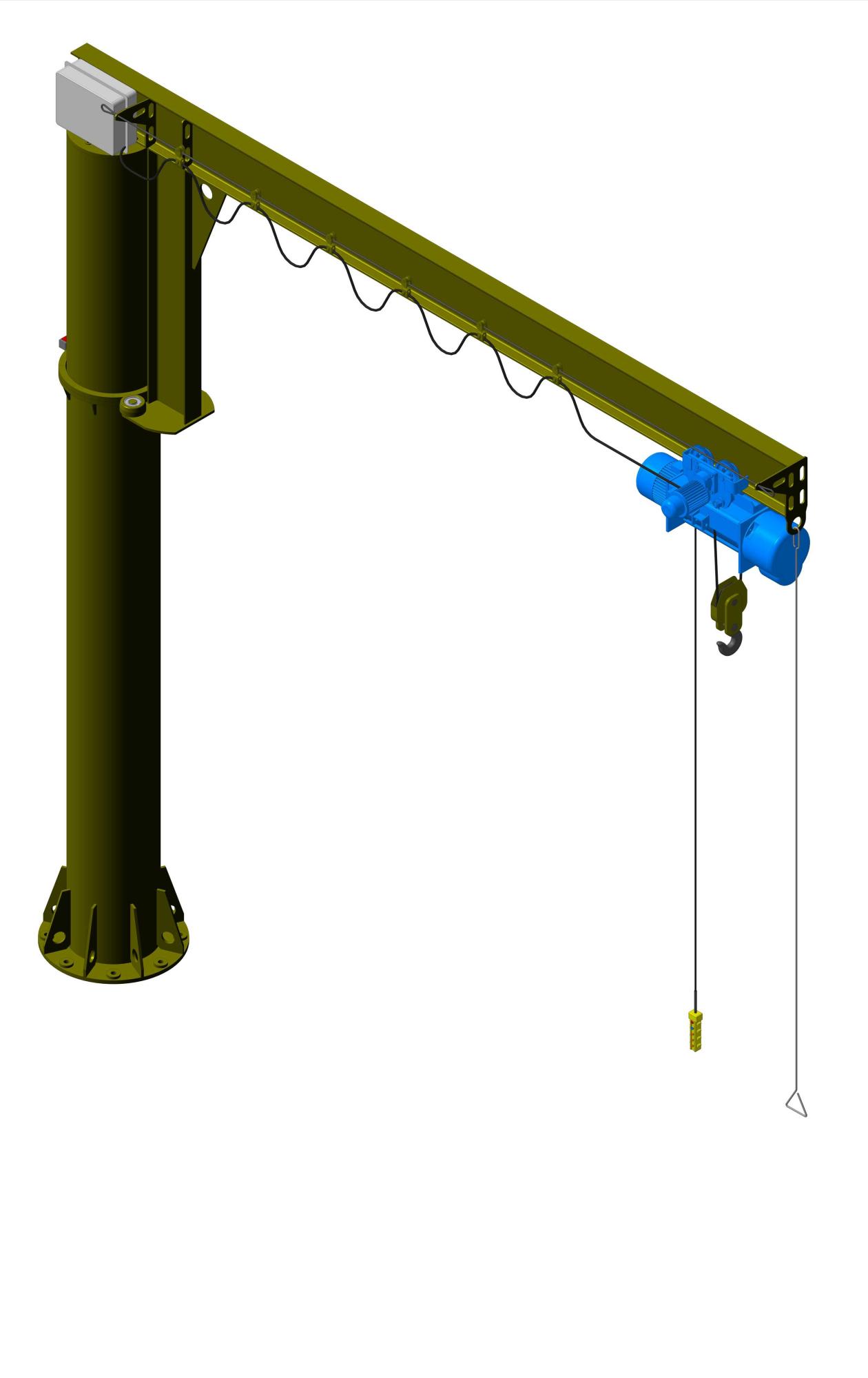

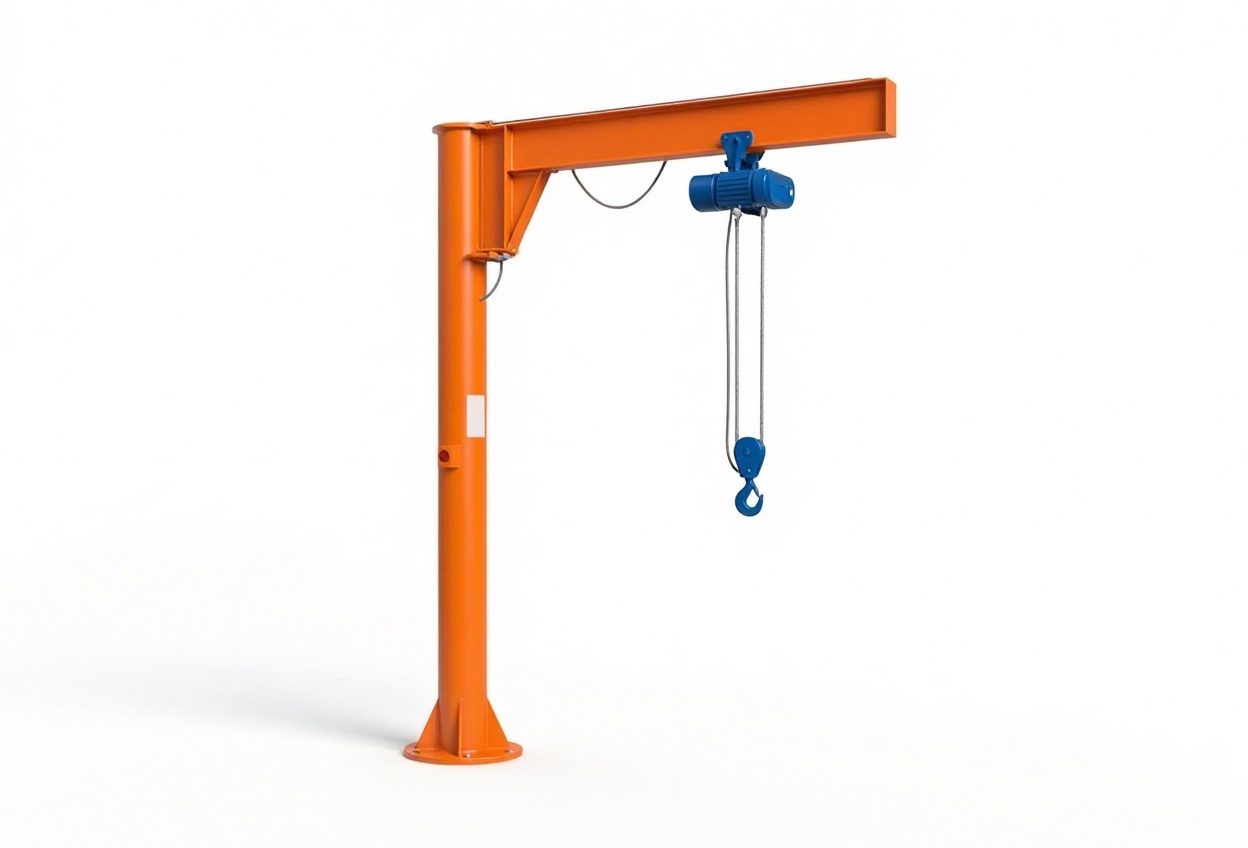

• Консольный кран на колонне устанавливается на собственной вертикальной опоре. Этот вариант подходит, когда рабочую зону нужно организовать вдали от стены. Место установки и крепление опоры определяют при проектировании.

Угол поворота зависит от конструкции крана и места монтажа. При выборе учитывают стены, соседние станки, коммуникации и другие препятствия на пути консоли и груза.

Ручной и электрический привод

У консольного крана отдельно выбирают способ подъема груза, перемещения тали и поворота стрелы.

Кран с ручным поворотом консоли может комплектоваться электрической талью: оператор разворачивает стрелу вручную, а подъемом управляет с пульта. Поэтому ручной поворот не означает, что все операции выполняются без электропривода.

Электрический привод поворота уменьшает физические усилия оператора при перемещении груза. Такой вариант удобен при частых рабочих циклах. Тип тали, привод тележки и способ управления согласовывают при подборе комплектации.

Как выбрать консольный кран

В каталоге представлены краны грузоподъемностью 250 и 500 кг, 1, 2, 3,2 и 5 т. Доступные параметры зависят от типа конструкции: например, у настенных моделей предусмотрены варианты от 0,25 до 3,2 т.

При подборе учитывают:

• Грузоподъемность. Подбирают по массе поднимаемого груза с учетом стропов, захватов и другой съемной оснастки.
• Вылет консоли. Определяет, насколько далеко от опоры можно переместить груз. Кран должен доставать до мест загрузки и разгрузки.
• Высоту подъема. Выбирают с учетом высоты оборудования, размеров груза и применяемых грузозахватных приспособлений.
• Угол поворота. Он должен обеспечивать перемещение между нужными точками рабочего участка.
• Интенсивность и условия работы. Учитывают частоту подъемов, работу в помещении или на улице, температуру и доступное электропитание.

Для подбора удобно приложить план участка с размерами и обозначить, откуда и куда нужно перемещать груз.

Изготовление и монтаж

СТС изготавливает консольные краны под требования заказчика. При заказе согласовывают размеры, грузоподъемность, комплектацию и условия установки.

Перед монтажом проверяют несущую способность основания, стены или колонны здания. Требования к фундаменту и крепежу определяют расчетом для выбранного крана. Размеры рабочей зоны и место установки важно согласовать до изготовления оборудования.

Купить консольный кран в СТС

Цена консольного крана зависит от грузоподъемности, вылета стрелы, высоты, типа привода и комплектации. Для расчета стоимости укажите основные параметры и условия работы. Специалисты СТС помогут подобрать модель и уточнят срок изготовления.

Действует самовывоз в Самаре и доставка по России и Казахстану. Чтобы купить консольный кран или получить консультацию, оставьте заявку на сайте либо позвоните по номерам 8 800 555-42-03 или 8 846 262-49-02.
